泛达温控器M908-801说明-泛达温控表M908-801-030-000安装方法
作者：admin 浏览量：25 时间：2024-12-10 11:01:16
泛达温控器M908-801说明书-泛达温控表M908-801-030-000安装方法
安装前准备：在安装泛达温控器 M908 - 801 - 030 - 000 之前，首先要对安装环境进行评估。选择干燥、通风良好且无强烈电磁干扰的位置，确保周围环境温度在温控器的工作温度范围之内，一般为 - 10℃至 50℃。同时，准备好合适的安装工具，如螺丝刀、扳手等。
机械安装：该温控器具有标准的安装尺寸，可方便地安装在控制柜面板或其他设备表面。使用螺丝刀将温控器固定在预定位置，注意安装时要保持水平，确保显示屏和操作按钮易于观察和操作。在拧紧螺丝时，要均匀用力，避免损坏外壳或导致内部部件松动。

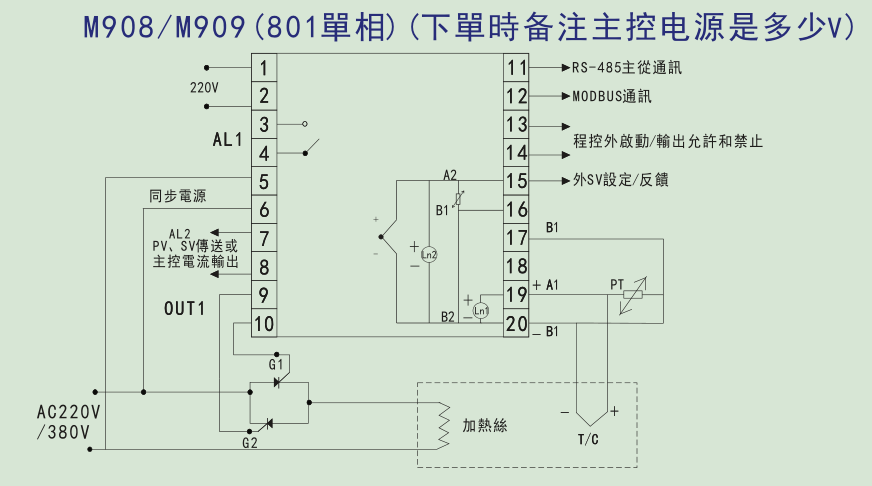

电气连接：务必在断电状态下进行电气连接操作，以保障安全。温控器的背面有清晰标注的接线端子，用于连接温度传感器、电源以及控制输出设备。根据所使用的温度传感器类型（如热电偶或热电阻），正确连接相应的导线到对应的端子上。对于电源连接，要严格按照产品说明书要求接入合适的电压（一般为 100 - 240VAC）。控制输出端子则可连接继电器、接触器等设备，以实现对加热或冷却设备的控制。连接完成后，仔细检查接线是否牢固，有无短路或断路现象。
参数设置与调试：接通电源后，温控器进入初始化界面。根据实际需求，进入参数设置菜单，设置温度设定值、控制方式（如 PID 参数）、报警上下限等。PID 参数的设置对于温度控制的精准度和稳定性至关重要，可以根据被控对象的特性进行初步设定，然后在运行过程中根据实际温度变化情况进行微调。设置完成后，观察温控器对温度的控制效果，检查显示屏上的温度值是否准确反映实际温度，以及控制输出是否符合预期。
温度测量与控制精度：泛达温控器 M908 - 801 - 030 - 000 具有高精度的温度测量能力，测量精度可达 ±0.3℃（在特定条件下）。采用先进的温度传感技术和数字信号处理算法，能够快速、准确地采集温度数据，并通过优化的 PID 控制算法实现精准的温度控制。无论是在缓慢升温还是快速降温的过程中，都能将温度稳定在设定值附近，有效减少温度波动，为工业生产提供可靠的温度保障。
显示与操作界面：配备了一块 8 英寸的高分辨率液晶显示屏，可清晰显示丰富的信息，包括当前温度、设定温度、温度曲线、报警信息等。操作界面设计简洁直观，通过触摸屏或按键操作均可方便地进行参数设置、功能切换和数据查询。用户可以轻松地设置多段温度程序，以满足不同生产工艺的需求，例如在热处理过程中，可根据不同的加热阶段设置不同的温度和时间参数。
输入输出接口：拥有多种输入输出接口，具备强大的扩展性。支持多种类型的温度传感器输入，如热电偶（K、J、T 等类型）、热电阻（Pt100、Cu50 等），可根据实际应用场景灵活选择。输出接口方面，配备了多个继电器输出，可分别控制不同的负载设备，如加热丝、冷却风扇、电磁阀等。此外，还可能具备 RS485 通讯接口，方便与上位机或其他智能设备进行数据通讯，实现远程监控和集中管理，提升工业自动化水平。
可靠性与稳定性：该温控器严格按照工业级标准设计制造，具备良好的抗干扰能力，能够在复杂的工业环境中稳定运行。采用高品质的电子元器件和先进的制造工艺，经过严格的质量检测和老化测试，确保产品的长期可靠性。其平均无故障时间（MTBF）长，可有效降低设备维护成本和生产中断风险，为企业的连续生产提供有力支持。
泛达温控器M908-801说明产品规格：
1、型号：M906\M908\M909
2、尺寸：48*96、96*48、96*96
3、电源电压：AC100~240V
4、电源频率：50/60HZ
5、消耗功率：约6VA
6、输入：热电偶（TC）、热电阻（RTD）、线性电流（mA）、线性电压（V）
7、输出：继电器（Relay）、电压脉冲（SSR）、线性电流（mA）、线性电压（V）
8、辅助电源：24VDC
9、传送输出：PV\SV\MV传送（可正反转传送）4-20mA
10、通讯：通讯协议Modbus RTU,通讯速率：9600、19200
11、操作环境温度：-10~50度。
12、操作环境湿度：0~90%RH
报警模式：
1、偏差高报警，2、偏差低报警，3、绝对值高报警，4、绝对值低报警，5、区域内报警，6、区域外报警，7、偏差低报警，第一次不报警，8、绝对值低报警，第一次不报警，9、恒温定时报警，10、区域外报警，第一次不报警。
基本操作：
第一路输入信号种类选择：A，同时按SET键+<键，进入LEVEL2。B,在INP选项下先按<键一下，SV显示器会闪烁。C，按向上或向下键选择输入信号种类（参考说明书信号输入选择表）。D，按SET键确认修改。E，同时按SET+<键回到LEVEL0
进阶操作：
1、手动/自动切换：按A/M键，MAN指示灯亮便进入手动状态。当前的SV显示数值就是输出百分比，用左键和上下键可以修改输出百分比。再按A/M键，MAN指示灯灭，仪表进入自动状态，此时SV显示原设定值，PV显示测量值。
