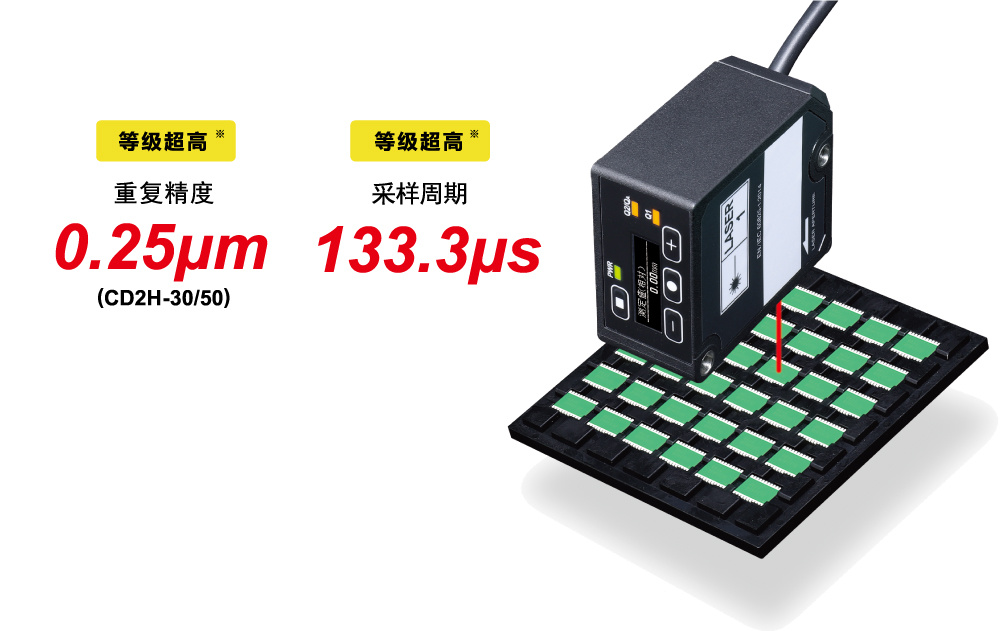

奥泰斯激光测距传感器CD2H-30M12A-奥普士CD2H-30M12A

CD2H系列

• 实现最长1,200mm长距离测量

• 配置可显示受光波形的有机EL显示器

• 配置支持IO-Link通信

• 追加机型：可测量60～200mm的CD2H-130







•

• CD2H-30M12A

• 产品安装说明

• 奥泰斯 CD2H - 30M12A 的安装便捷且灵活。首先，在选择安装位置时，应确保其前方无遮挡物，以便激光束能够顺利发射与接收，如同为一位目光犀利的探险家开辟出一条畅通无阻的观测路径。其安装方式多样，可通过支架固定在墙壁、天花板或其他稳定的结构体上。在固定过程中，要使用合适的工具，确保传感器安装牢固，如同给它安上了坚实的根基，不会因振动或外力干扰而产生位移。
•

• 连接电源与信号线时，需严格按照产品说明书的指示操作。电源线的连接要确保电压稳定且匹配，为传感器的稳定运行注入源源不断的动力。信号线的连接则要保证信号传输的完整性，如同搭建起一座精准的数据桥梁，将测量到的距离信息准确无误地传输给控制系统。例如，在自动化仓储系统中，它能精准地测量货物与货架之间的距离，为堆垛机的操作提供关键数据，而这一切都依赖于正确的安装与连接。

•


•

• CD2H-30M12A型号介绍

• 型号	电缆式	CD2H-30A	CD2H-50A	CD2H-130	CD2H-2452	CD2H-3502	CD2H-7002
  	猪尾式	CD2H-30M12A	CD2H-50M12A	CD2H-130M12	CD2H-245M122	CD2H-350M122	CD2H-700M122
  检测中心距离		30mm	50mm	130mm	245mm	350mm	700mm
  检测范围		±5mm (25~35mm)	±10mm (40~60mm)	±70mm (60~200mm)	±175mm (70~420mm)	±250mm (100~600mm)	±500mm (200~1200mm)
  光源	介质	红色半导体激光
  	波长	655nm
  	最大输出功率	0.39mW			1mW
  激光等级	JIS/IEC/FDA※1	CLASS 1			CLASS 2
  光斑大小※2		φ50μm	φ70μm	φ0.3mm	φ0.5mm	φ0.6mm	φ1.0mm
  线性精度		±0.1% F.S. (±0.01mm)	±0.1% F.S. (±0.02mm)	±0.1% F.S. (±0.14mm)	±0.1% F.S. (±0.35mm)	±0.1% F.S. (±0.5mm)	测量范围 200~700mm ±0.1% F.S. (±0.01mm) 测量范围 700~1200mm ±0.3% F.S. (±0.3mm)
  分辨率※3		0.25μm	0.25μm	4μm	10μm	20μm	100μm
  重复精度※4		0.25μm	0.25μm	4μm	10μm	20μm	100μm
  采样周期※5		133.3μs/150μs/200μs/300μs/500μs/1ms/2ms/5ms/Auto
  温度特性※6		±0.06% F.S./℃
  重量		电缆式:约140g  猪尾式:约90g
  IO-Link	规格	Ver.1.1
  	传输速度	COM3(230.4kbps)
  	进程输入数据字节数	6byte
  	最小周期时间	0.7ms
  开关量输出 (Q1/Q2※7)	输出点数	2输出(Q1、IO-Link可替换)
  	种类	NPN/PNP集电极开路输出或推挽输出(功能内切换)Max.100mA/DC24V、残余电压1.8V 以下
  模拟量输 出QA※7	电流	4～20mA　负载阻抗:  300Ω以下
  	电压	0～10V　输出阻抗: 100Ω以下
  外部输入※8		不使用/外部示教/保持/归零功能/激光关闭 可切换
  连接形式		电缆式: 电缆线长2m、φ4.5                猪尾式: M12 5针连接电缆线、长300mm、φ4.5 最小弯曲半径: 电缆直径×2(固定时)、电缆直径×6(可移动时)
